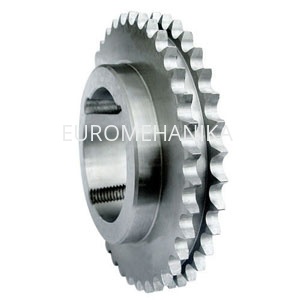

Звездочка 24В-2, шаг 38,1х25,4 мм (1"1/2х1"), Z=25 под втулку тапербуш 3535
Описание
Звездочка для приводных цепей стандарта DIN 8187 - ISO 606 (BS). Звездочка является одним из элементов цепной передачи и служит для передачи вращения между паралельными валами,расположенными друг от друга на расстоянии.Изготавливаются из конструкционных марок сталей.Характеристики
Тип цепи | 24В-2 |
Шаг цепи | 38,1х25,4 мм (1"1/2х1") |
Количество рядов зубьев | Двухрядная |
Число зубьев,шт | 25 |
Посадка на вал | Под втулку тапербуш |
Делительный диаметр, dp, мм | 304 |
Наружный диаметр, de, мм | 319 |
Диаметр ступицы, dm, мм | 89 |
Размер ролика цепи, мм | 25.4 |
Ширина зуба, b1, мм | 23.6 |
Ширина зуба, B2, мм | 72 |
Ширина звездочки, A,мм | 89 |
С,мм | 4 |
r3,мм | 38 |
Втулка | 3535 |
Чертеж | 2 |
C, мм | 4 |
Закалка зуба | Нет |
Материал | Сталь C45 |
Производитель | BEA INGRANAGGI |
Вес, кг | 29 |
