От чертежа до готовой детали: как мы изготовили нестандартную звездочку для сферы оптических спецсистем
Каждый промышленный проект уникален, но заказы для высокотехнологичных отраслей требуют особого уровня точности. Недавно к нам обратилось предприятие, специализирующееся на разработке радиоэлектронных и оптических спецсистем. Компании требовалась нестандартная приводная деталь в единственном экземпляре — двухрядная звездочка 08B-2 Z=57 со ступицей и индивидуальной расточкой.
Задача и исходные данные
Клиент предоставил первичный эскиз, в котором были указаны принципиальные параметры расточки отверстий в ступице звезды. Сложность заключалась в том, что деталь будет работать в составе сложного оптико-электронного комплекса, где недопустимы даже минимальные люфты или отклонения от соосности. Стандартные каталожные решения для таких задач не подходят.
Этапы реализации проекта

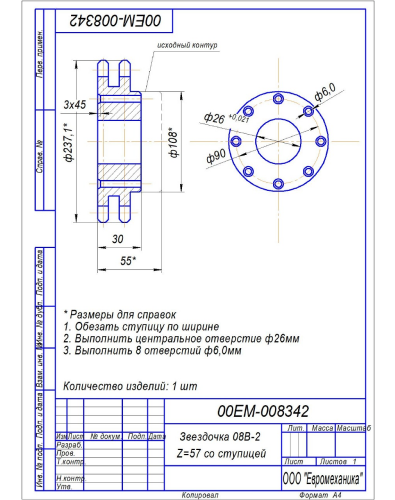

1. Проектирование и согласование. На основе эскиза заказчика конструкторский отдел нашей компании разработал подробный технический чертеж. Мы учли специфику сопрягаемых узлов и допуски, необходимые для корректной работы оборудования. Чертеж был оперативно отправлен клиенту и успешно им утвержден.
2. Подбор заготовки. Для основы была взята качественная двухрядная звездочка промышленного стандарта 08B-2 с 57 зубьями и подготовленной ступицей. Материал заготовки рассчитан на высокие эксплуатационные нагрузки.
3. Металлообработка. Токарно-фрезерные работы выполнялись на прецизионных станках. Специалисты провели точную расточку центрального отверстия и сопутствующих элементов ступицы в строгом соответствии с финальным техническим заданием (ТЗ).
Результат

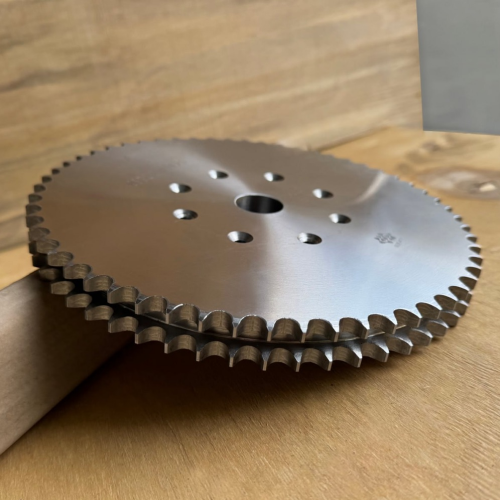

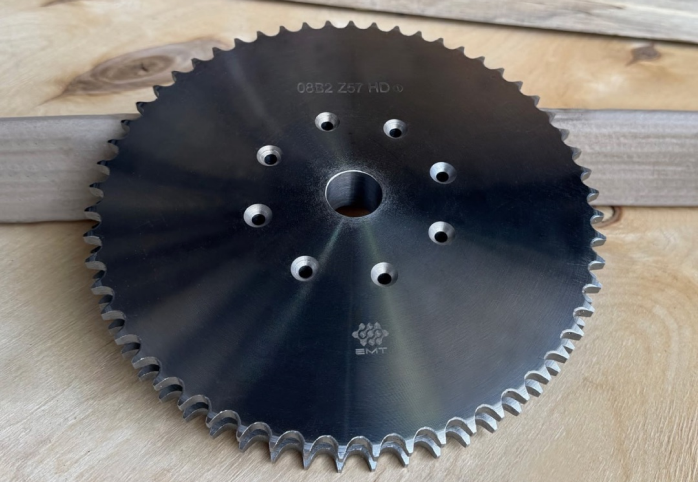

Заказ выполнен в объеме 1 штуки точно в согласованные сроки. Благодаря профессиональной доработке деталь полностью готова к монтажу в радиоэлектронную систему клиента. Этот кейс в очередной раз доказал: мы готовы успешно решать нестандартные задачи металлообработки даже для наукоемких и оборонных отраслей, гарантируя строгое соблюдение ТЗ.
