Зубчатые ремни протяжки: конструкция, материалы фрикционного слоя и подбор под задачу
Зачем нужен дополнительный фрикционный слой
Базовая зубчатая лента передаёт движение через зацепление с приводным и ведомым шкивами. Но во многих производственных линиях деревообрабатывающих протяжных станках, конвейерах подачи листового материала, оборудовании для нарезки и подачи заготовок ремень одновременно выполняет функцию тягового элемента, который должен цепляться за поверхность материала без проскальзывания и без его повреждения. Для этого на зубчатое полотно наклеивается или наваривается дополнительный слой с нужными фрикционными и износостойкими характеристиками.
Выбор материала этого слоя определяет ключевые эксплуатационные параметры: коэффициент трения, стойкость к абразивному износу, поведение при контакте с маслами и охлаждающими жидкостями, а также допустимую рабочую температуру.
Основные типы профиля зубьев
В маркировке ремней протяжки первым идёт типоразмер зубчатого профиля. Он определяет шаг зуба и, соответственно, совместимость со шкивом:
-
Профиль T (Trapezoidal) - трапецеидальный зуб классической формы, применяется в задачах с умеренными нагрузками и хорошо зарекомендовал себя на протяжном оборудовании общего назначения. Пример из нашего ассортимента: зубчатые ремни протяжки 20 Т10 610 + Linatex 5 мм и зубчатые ремни протяжки 25 Т10 680 + Linatex 8 мм, где цифра перед буквой (20 или 25) – ширина ремня, а «Т» указывает на трапецеидальный профиль.
-
Профиль АТ (Arc Tooth, дугообразный зуб) более современная геометрия с округлым основанием зуба, обеспечивающая лучшее распределение нагрузки, сниженный шум и повышенный ресурс при высокоцикличной работе. Именно этот профиль лежит в основе большинства ремней протяжки: зубчатые ремни протяжки 25 АТ10 480, зубчатые ремни протяжки 25 АТ10 600, зубчатые ремни протяжки 25 АТ10 700 и 32 АТ10 700, где число 32 обозначает ширину ремня.
Второе число в маркировке (10) - это шаг ремня, буквы «АТ» – наименования типа профиля, а третье число (480) - длина ремня по внутренней окружности в сантиметрах. Такая система позволяет однозначно идентифицировать типоразмер без дополнительных пояснений и быстро подобрать аналог при выходе оборудования на ремонт.
.png)
Материалы фрикционного покрытия: чем они различаются
Linatex
Linatex - натуральный вспененный или монолитный каучук с высоким коэффициентом трения и хорошей эластичностью. Материал показывает себя лучше всего там, где нужен мягкий, но плотный контакт с поверхностью — например, при протяжке древесины, картона или листовых материалов с неровной фактурой. Толщина покрытия в нашем ассортименте варьируется от 5 до 8 мм в зависимости от задачи:
-
25 АТ10 480 + Linatex 5 мм и 25 АТ10 600 + Linatex 5 мм - стандартная толщина для большинства протяжных узлов;
-

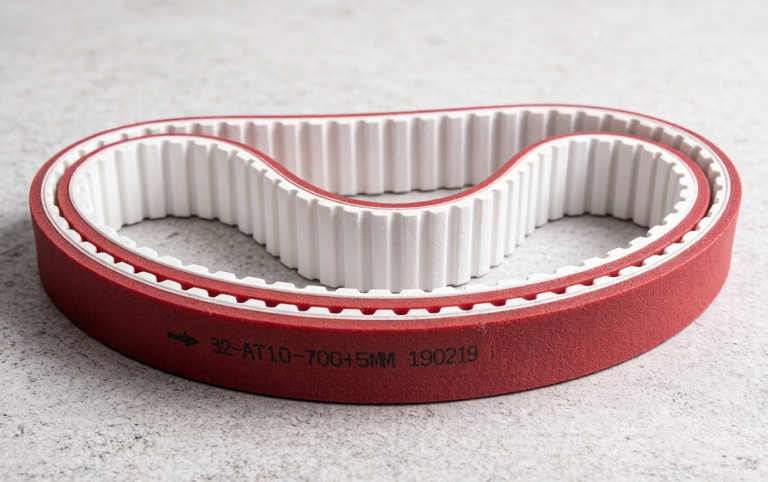

25 АТ10 700 + Linatex 5 мм и 32 АТ10 700 + Linatex 5 мм - увеличенная длина ремня для протяжных линий с большим межцентровым расстоянием;
-
25 Т10 680 + Linatex 8 мм - утолщённый слой Linatex применяется там, где важна дополнительная амортизация и увеличенный ресурс при абразивном контакте с материалом.
Tenax
Более жёсткий и износостойкий материал по сравнению с классическим Linatex, лучше переносит точечные нагрузки и абразивный контакт. В нашем каталоге представлен вариант зубчатые ремни протяжки 25 АТ10 600 + Tenax 6 мм - решение для линий, где материал подачи имеет твёрдую или шероховатую поверхность и стандартный каучук изнашивается быстрее расчётного срока.
Эластомер
Отдельная категория - покрытия на основе синтетического эластомера, которые подбираются под конкретные требования по химической стойкости, температурному диапазону или пищевому допуску. Пример - зубчатые ремни протяжки 25 АТ10 600 + Эластомер 5 мм, применяемый в задачах, где материалы на основе натурального каучука не подходят по условиям эксплуатации: контакт с маслами, повышенная температура или требования к чистоте производства.
Как подобрать ремень протяжки под задачу
При обращении к нам заказчики редко приходят с готовым точным обозначением - чаще на руках есть изношенный образец, фрагмент чертежа или просто параметры оборудования. Порядок подбора обычно такой:
-
Определяем профиль и шаг зуба по маркировке на изношенном ремне, по чертежу шкива или по прямому обмеру шага зубьев на образце.
-
Замеряем длину и ширину полотна длина по внутренней окружности и рабочая ширина, с учётом допуска на натяжение.
-
Уточняем условия эксплуатации материала протяжки - тип обрабатываемого материала, наличие абразивных частиц, температура, контакт с жидкостями, требования к гигиене (пищевое, фармацевтическое производство).
-
Подбираем фрикционное покрытие и его толщину - здесь и решается выбор между Linatex, Tenax и эластомером, а также толщиной слоя.
Такой подход позволяет не просто повторить существующий ремень, а при необходимости предложить более износостойкий или более экономичный аналог, если исходная комплектация была подобрана с запасом или, наоборот, работала на пределе ресурса.
Изготовление под нестандартные параметры
Значительная часть заказов на ремни протяжки, которые мы выполняем - это нестандартные длины, ширины и сочетания покрытий, отсутствующие в каталогах массовых производителей. Работа ведётся по образцу, по чертежу или по замерам, снятым непосредственно с оборудования заказчика. Это особенно актуально для протяжных станков старого парка, где оригинальная документация утрачена, а импортные аналоги либо сняты с производства, либо имеют длительные сроки поставки.
Практика показывает, что даже в рамках одной линейки, например, ремней с профилем 25 АТ - разброс по длине (480, 600, 700 мм) и типу покрытия (Linatex, Tenax, эластомер) может быть значительным даже на однотипном оборудовании разных производителей. Поэтому унифицированного решения «один ремень для всех» в задачах протяжки не существует - каждый случай требует точного согласования параметров.
Итог
Зубчатые ремни протяжки - это узкоспециализированное решение, где помимо стандартных параметров синхронного ремня (профиль «Т» или «АТ», шаг зуба, ширина и длина полотна) критически важен подбор фрикционного покрытия под конкретный обрабатываемый материал. Linatex обеспечивает мягкий контакт и хорошую эластичность для стандартных задач, Tenax - повышенную износостойкость при абразивных нагрузках, эластомерные покрытия - химическую и температурную стойкость там, где натуральный каучук не подходит. Изготовление ремней протяжки по чертежу, образцу или замерам с оборудования позволяет закрыть потребность даже там, где серийные каталожные решения недоступны.
