От фотографии до готового узла: как «Евромеханика» разработала и изготовила приводные звездочки для крупного агрохолдинга

В современном промышленном и сельскохозяйственном производстве бесперебойная работа оборудования зависит от надежности каждой детали. Однако в условиях интенсивной эксплуатации приводные элементы, такие как цепные звездочки, неизбежно изнашиваются. Найти готовую замену для специализированной техники получается далеко не всегда: оригинальные запчасти могут иметь длительные сроки поставки или вовсе быть сняты с производства. В таких ситуациях оптимальным решением становится индивидуальное проектирование и изготовление деталей по техническому заданию (ТЗ) заказчика.

Недавно в компанию «Евромеханика» обратился новый клиент с нестандартной и ответственной задачей. Заказчиком выступило крупное предприятие холдингового типа, которое занимает лидирующие позиции в аграрном секторе. Холдинг специализируется на выращивании и переработке широкого спектра сельскохозяйственных культур: от продовольственного и семенного картофеля до зерновых, рапса, овощей открытого грунта и свежих салатов. Специфика агробизнеса диктует жесткие требования к надежности узлов — любая остановка конвейера или уборочной техники в сезон может обернуться серьезными убытками.

Этап 1: Анализ запроса и подбор технического решения

Первоначальный запрос клиента содержал лишь общую информацию и фотографии изношенного узла. Работа по фотографии — это всегда вызов для инженерно-технического отдела, требующий максимальной концентрации и опыта. На основе визуальных данных и ключевых параметров, предоставленных клиентом, специалисты «Евромеханики» оперативно идентифицировали тип цепной передачи и подобрали базовую конфигурацию ведущей детали.

В качестве основы была определена звездочка под приводную роликовую цепь типа 12B-1 с количеством зубьев Z=42 и усиленной ступицей. Конструктивная особенность узла заключалась в том, что внутри ступицы требовалось разместить интегрированную подшипниковую опору для обеспечения плавного вращения и восприятия радиальных нагрузок.

Этап 2: Проектирование и согласование чертежей

После подбора базовых компонентов инженеры «Евромеханики» приступили к детальной проработке ТЗ и созданию рабочей конструкторской документации. Были точно рассчитаны и зафиксированы следующие параметры:

• Высота ступицы: Строго 28 мм для идеальной посадки в существующее посадочное место на оборудовании заказчика.

• Интеграция подшипников: Внутрь ступицы заложены два надежных шариковых подшипника типа 6008-2RS (с двусторонним резиновым уплотнением для защиты от пыли, грязи и влаги, что критически важно в условиях сельхозпроизводства).

• Фиксация: Для предотвращения осевого смещения подшипников и обеспечения жесткости конструкции между ними было запроектировано внутреннее стопорное кольцо.

Готовый чертеж со всеми допусками и спецификациями был отправлен клиенту. После детального изучения технические специалисты агрохолдинга утвердили проект, подтвердив полное соответствие разработанной детали их технологическим требованиям.

Этап 3: Производство и финальный результат

Получив официальное согласование, заказ был передан на производственную площадку «Евромеханики». В рамках контракта были изготовлены:

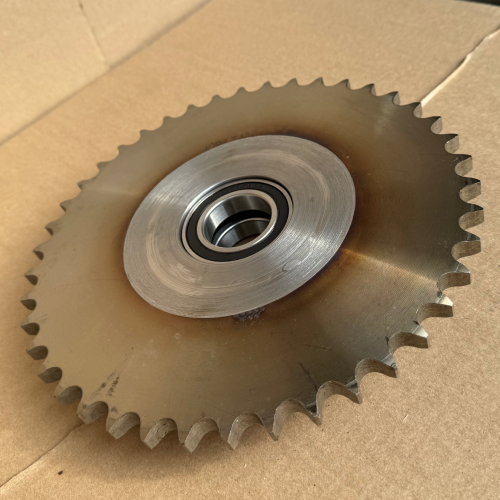

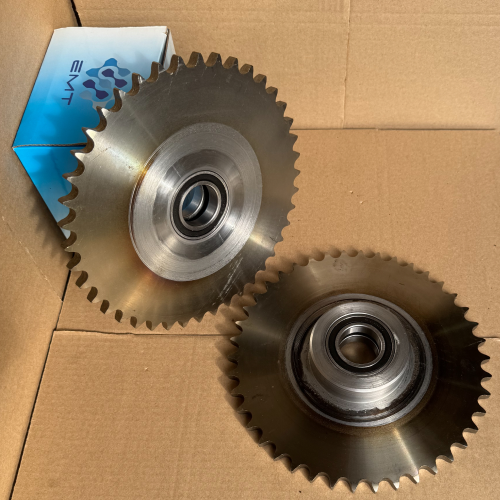

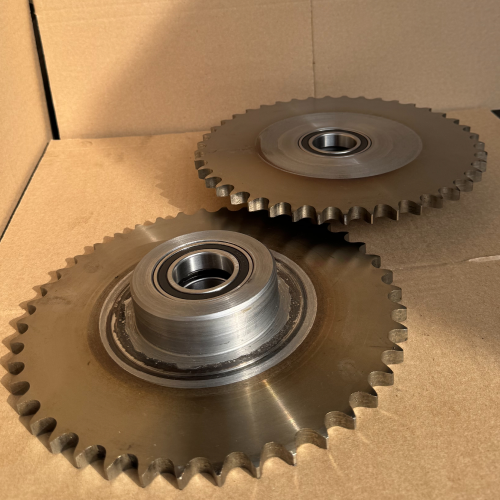

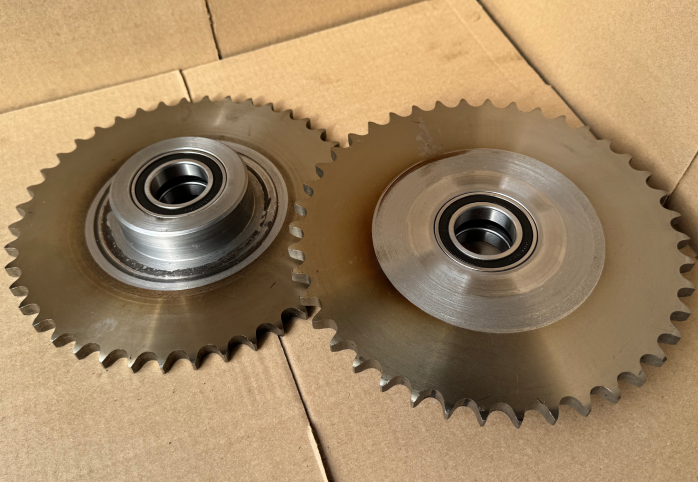

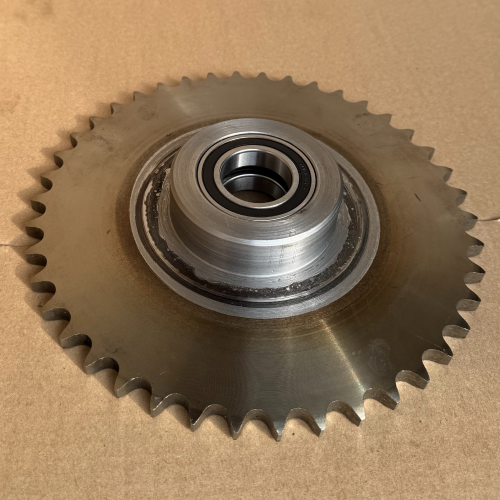

• Наименование: Звездочка приводная роликовая 12B-1, Z=42 со ступицей, укомплектованная подшипниками 6008-2RS и стопорным кольцом.

• Количество: 2 штуки.

• Срок изготовления: Точно в соответствии с договором - 2 недели.

При производстве использовалась высококачественная сталь, а геометрия зубьев была выполнена с идеальной точностью, что гарантирует плавное зацепление с приводной цепью и существенно снижает износ всего узла. Интегрированные подшипники закрытого типа обеспечат долговечную работу узла даже при работе с овощной продукцией открытого грунта, где присутствует повышенный уровень абразивных частиц (земля, песок).



Заключение

Этот кейс наглядно доказывает: для специалистов «Евромеханики» отсутствие готовой детали на складе или детального заводского чертежа не является преградой. Собственное проектно-конструкторское направление и отлаженные производственные процессы позволяют нам создавать сложные узлы практически с нуля - по фото, эскизам или изношенным образцам.

Мы благодарим наших партнеров за доверие и рады, что наши комплектующие помогут бесперебойно обеспечивать рынок качественным картофелем, свежими салатами и зерновыми культурами!
