ГОСТ, ISO, ANSI: в чём разница стандартов цепей и как выбрать нужный

Приводные роликовые цепи - один из самых распространённых элементов промышленных передач. Они используются в конвейерах, станках, сельскохозяйственной технике, упаковочном оборудовании и десятках других отраслей. Но когда доходит до выбора, многие сталкиваются с одним и тем же вопросом: что означают буквы ГОСТ, ISO, ANSI на маркировке и можно ли их перепутать?

Разбираемся по порядку.

Три стандарта - три системы измерений

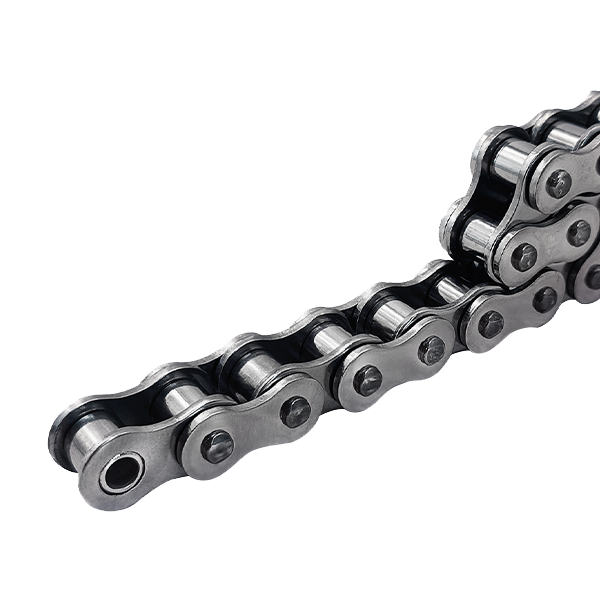

ГОСТ - российский стандарт

ГОСТ (Государственный стандарт) регулирует производство цепей в России и ряде стран СНГ. Основной документ для приводных роликовых цепей - ГОСТ 13568-97, который гармонизирован с международным стандартом ISO 606.

Цепи по ГОСТ обозначаются через шаг в миллиметрах и количество рядов. Например, ПР-25,4-60 означает: приводная роликовая цепь с шагом 25,4 мм и разрушающей нагрузкой 60 кН.

ГОСТ-цепи широко применяются на отечественном оборудовании. Если у вас станок или конвейер российского производства, скорее всего, именно этот стандарт вам и нужен.

ISO - международный европейский стандарт

ISO 606 (он же DIN 8187 в немецкой версии) - это европейский стандарт, которому следуют производители из Германии, Италии, Франции, Польши и большинства других стран Европы. Поскольку ГОСТ 13568-97 гармонизирован с ISO 606, цепи по этим двум стандартам взаимозаменяемы по основным геометрическим параметрам: шагу, диаметру ролика и ширине внутреннего звена.

Маркировка ISO использует буквенно-цифровые обозначения вида 16B-1, где:

• 16 — номер шага в системе ISO,

• B — европейская серия (в отличие от американской A),

• 1 — однорядная цепь.

Цепи ISO востребованы на импортном европейском оборудовании: упаковочных линиях, деревообрабатывающих станках, пищевых конвейерах.

ANSI - американский стандарт

ANSI/ASME B29.1 - стандарт США, который также называют ASA. Геометрически цепи ANSI отличаются от европейских: при одинаковом шаге у них, как правило, уже внутреннее звено и меньший диаметр ролика. Из-за этого цепи ANSI и ISO не взаимозаменяемы, даже если шаг совпадает.

Маркировка выглядит так: 40-1, 50-2, 80-3, где число - номер шага в системе ANSI (в 1/8 дюйма), а цифра после дефиса - количество рядов.

Цепи по ГОСТ до типоразмера ПР-15,875 включительно совместимы с европейским стандартом ISO 606 (06В-1, 08В-1, 10В-1 и др.), тогда как цепи начиная с ПР-19,05 и выше соответствуют американскому стандарту ANSI (60-1, 80-1 и др.).

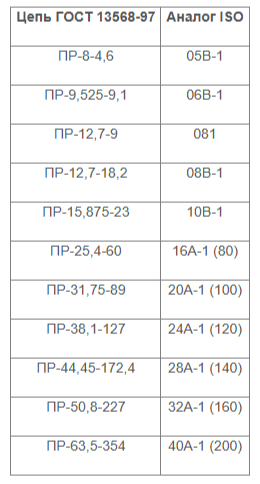

Таблица соответствия.

Цепи американского стандарта нужны при работе с оборудованием из США, Канады, Японии (японские производители часто ориентируются на ANSI), а также при замене цепей на технике американского происхождения.

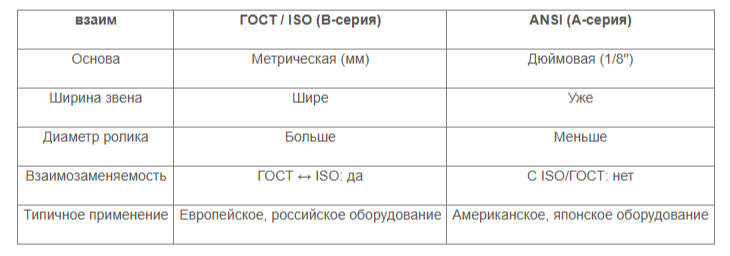

Ключевые отличия на практике

Главное правило: никогда не подбирайте цепь только по шагу. Два звена с одинаковым шагом могут иметь разные ролики и разную ширину и не встать на звёздочку.

Как правильно определить нужный стандарт

Есть три надёжных способа:

1. Смотрите на маркировку старой цепи. Если на пластинах выбита надпись вида «16B» - это ISO, «50» или «50-1» - ANSI, «ПР-25,4» - ГОСТ.

2. Смотрите в документацию оборудования. В паспорте машины или на шильдике обычно указан тип и стандарт цепи.

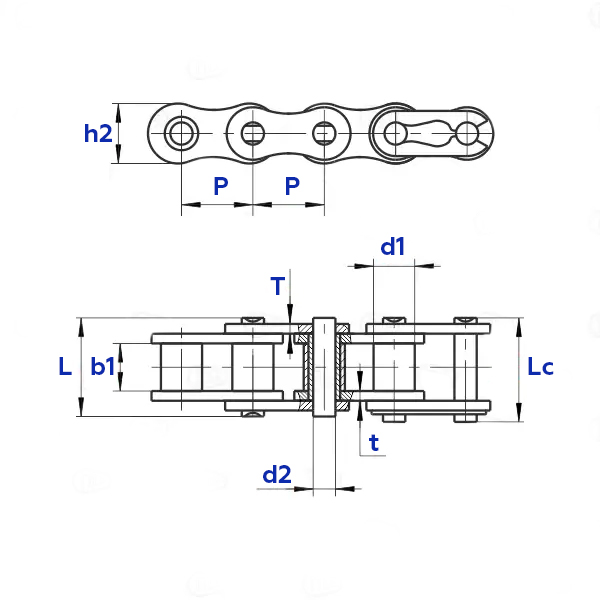

3. Замерьте геометрию. Шаг цепи, диаметр ролика и ширина внутреннего звена - трёх измерений достаточно, чтобы однозначно определить стандарт по таблице.

Если документов нет, а старая цепь изношена до неузнаваемости, то обратитесь к специалисту. Попытка подобрать «на глаз» нередко заканчивается быстрым износом или поломкой привода.

Что предлагает «Евромеханика»

Компания «Евромеханика» специализируется на промышленных компонентах с доставкой по всей России и предлагает приводные роликовые цепи всех трёх стандартов:

• Цепи европейского стандарта (ISO / DIN 8187) - полный размерный ряд по DIN 8187 / ISO 606, подходят для замены на европейском импортном оборудовании.

• Цепи американского стандарта (ANSI / ASA) для техники американского и японского производства.

• Цепи из нержавеющей стали для пищевой, химической и фармацевтической промышленности, где требуется устойчивость к агрессивным средам и соответствие санитарным нормам.

• Цепи со специальными пластинами - варианты с изогнутыми пластинами (для повышенной гибкости) и с прямыми усиленными пластинами (для тяжёлых нагрузок).

• Цепи с прямыми звеньями для применений с нестандартной геометрией привода.

Помимо самих цепей, в ассортименте представлены приводные звёзды для роликовых цепей и натяжные устройства, то есть можно комплектовать привод целиком.

Итог

Выбор стандарта цепи - это не формальность, а технически важный шаг. Ошибка здесь ведёт к несовместимости со звёздочкой, ускоренному износу или аварийному останову оборудования.
